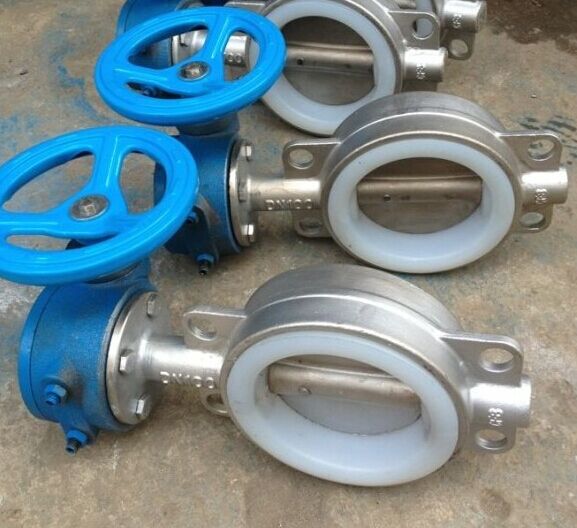

D371F46對夾式襯氟蝶閥

發布日期:2015-11-30    點擊數: D371F46對夾式襯氟蝶閥

一、D371F46對夾式襯氟蝶閥詳細資料:

蝶閥是用閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟,關閉與調節。襯里蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料,防腐蝕性能優良,可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質,是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品,并可取代閘閥、截止閥和其它類型的切斷、調節閥門。

二、D371F46對夾式襯氟蝶閥基本型號:

手動DA71F/P半襯蝸輪傳動DA371F/P半襯
DA71F3全襯里DA371F3全襯里
DA71F4全襯里DA371F4全襯里
DA71F46全襯里DA371F46全襯里
氣動DA671F/P半襯電動DA971F/P半襯
DA671F3全襯里DA971F3全襯里
DA671F4全襯里DA971F4全襯里
DA671F46全襯里DA971F46全襯里

三、D371F46對夾式襯氟蝶閥技術規范:

設計標準:GB12238

結構長度:GB12221

法蘭標準:JB/T79-94;GB9113.1-26

檢驗試驗:GB/T13927

驅動方式:蝸輪、手動、電動、氣動

四、D371F46對夾式襯氟蝶閥主要零部件材料表:

零件名稱材料
上下閥體鑄鐵、鑄鋼、不銹鋼、襯F46、F3
閥座鑄鋼
帶桿蝶板鑄鋼、不銹鋼、襯F46、F3
填料F4
襯墊硅橡膠
蝸輪手柄球墨鑄鐵


五、D371F46對夾式襯氟蝶閥尺寸及重量:

公稱通徑PN1.0(MPa)主要外形尺寸和連接尺寸PN1.6(MPa)重量
DNLDD1D2fZ-dH2H1DD1Z-dkg
40331451108534-18270801451104-184
504316012510034-18280851601254-185
654618014512034-18290931801454-187
804619516014034-183101001951608-189
1005221518015538-183401102151808-1813
1255624521018538-183551202452108-1815
150562802402103.58-233801602802408-2324
200603352952653.58-2343024533529512-2338
25068390350320412-2345026040535512-2660
30078440400370412-2348030046041012-2670
35078500460420416-2360032052047016-2680
4001025655154754.516-2563033058052516-30120
4501146155655254.520-2565538064058520-30165
500127670620580520-2568039071565020-33205
600154780725690520-3073045084077020-36250
700165895840800524-3079048091084024-36320
8001901010950905524-34880580102095024-39395
900203111010501005528-349306251120105028-39450
1000216122011601115628-3410006601255117028-42600
1200254145013801325632-4113007801485139032-48825


金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包;包質、包換、包修

2、合同簽定后,質量保證,按時交貨

3、客戶在訂貨中務必提供以下說明;

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶,如有疑問,我公司一定會竭盡全力為您提供 良好的服務
