Z560Y傘齒輪高壓電站閘閥

發(fā)布日期：2015-11-26    點擊數： Z560Y傘齒輪高壓電站閘閥

一、 Z560Y傘齒輪高壓電站閘閥概述：

Z560Y Z561Y Z562Y傘齒輪焊接閘閥是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。 流體阻力小 , 密封面受介質的忡刷和侵蝕小。 開閉較省力。介質流向不受限制 , 不擾流、不降低壓力。 形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

二、 Z560Y傘齒輪高壓電站閘閥主要參數：

工作溫度 Working temp

碳鋼425℃；合金鋼570℃

閥體材料 Body matenal

V型：ZG20CrMoV 其余型：ZG25 WCB 　V Type ZG20CrMoV Other type ZG25 WCB

適用介質 Applicable

水、蒸汽　　Water.Steam

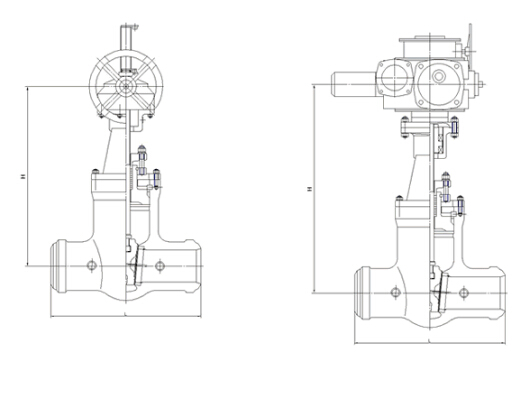

三、Z560Y傘齒輪高壓電站閘閥主要技術圖紙

四、Z560Y傘齒輪高壓電站閘閥主要特點：

焊連接的閘閥適用于公稱壓力PN16.0～32.0Mpa。

工作溫度≤540℃（其中P(57)170V工作溫度為570℃）的石油、化工、火力電站等各種工況的管路上.

五、Z560Y傘齒輪高壓電站閘閥主要外形連接尺寸：

公稱壓力
PN（MPa）

公稱通徑
DN（mm）

外形尺寸及連接尺寸（mm）

L

D

L1

d

H

16.0

15

90

23

10

13

182

20

110

29

11

18

210

25

120

35

12

23

235

32

130

43

14

28

258

40

150

49

15

36

285

50

170

61

16

45

338

20.0

15

90

23

10

13

182

20

110

29

11

18

210

25

120

35

12

23

235

32

130

43

14

28

258

40

150

49

15

36

285

50

170

61

16

45

338

25.0

15

90

23

10

13

182

20

110

29

11

18

210

25

120

35

12

23

235

32

130

43

14

28

258

40

150

49

15

36

285

50

170

61

16

45

338

六、Z560Y傘齒輪高壓電站閘閥主要零部件材料

閥類

傳動方式

連接形式

結構形式

密封面

公稱壓力

閥體材料

閘閥

傘齒輪

焊接

彈性閘板

D802/D812
STL/STL

P54100V、P54140V
P54170V、P57170V

WCB-C ZGCr5Mo
WCB-C6 ZG20CrMo-I
WCB-C9 ZG35CrMoV

七、Z560Y傘齒輪高壓電站閘閥訂貨說明：
金豪閥門對貴公司的承渃

1、 我公司對產品的質量實行三包；包質、包換、包修

2、 合同簽定后，質量保證，按時交貨

3、 客戶在訂貨中務必提供以下說明；

【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
