A21W彈簧微啟式外螺紋安全閥

發布日期：2015-11-09 點擊數： A21W彈簧微啟式外螺紋安全閥

一、A21W彈簧微啟式外螺紋安全閥詳細說明：

安全閥（safety valve）是根據壓力系統的工作壓力自動啟閉，一般安裝于封閉系統的設備或管路上保護系統安全。當設備或管道內壓力超過安全閥設定壓力時，即自動開啟泄壓，保證設備和管道內介質壓力在設定壓力之下，保護設備和管道正常工作，防止發生意外，減少損失。

安全閥結構主要有兩大類：彈簧式和杠桿式。彈簧式是指閥瓣與閥座的密封靠彈簧的作用力。杠桿式是靠杠桿和重錘的作用力。隨著大容量的需要，又有一種脈沖式安全閥，也稱為先導式安全閥，由主安全閥和輔助閥組成。當管道內介質壓力超過規定壓力值時，輔助閥先開啟，介質沿著導管進入主安全閥，并將主安全閥打開，使增高的介質壓力降低。

　　安全閥的排放量決定于閥座的口徑與閥瓣的開啟高度，也可分為兩種：微啟式開啟高度是閥座內徑的（1/15）～（1/20），全啟式是（1/3）～（1/4）。

　　此外，隨著使用要求的不同，有封閉式和不封閉式。封閉式即排出的介質不外泄，全部沿著規定的出口排出，一般用于有毒和有腐蝕性的介質。不封閉式一般用于無毒或無腐蝕性的介質。

公稱壓力：PN1.6-60.0Mpa

工作溫度：-400-450℃

公稱通徑：DN10-400mm

連接方式:法蘭，螺紋，焊接

材質：304，316，304L，316L，SS316，WCB，CF3，CF8，鑄鋼，鑄鐵，球墨鑄鐵，鍛鋼，不銹鋼，銅等

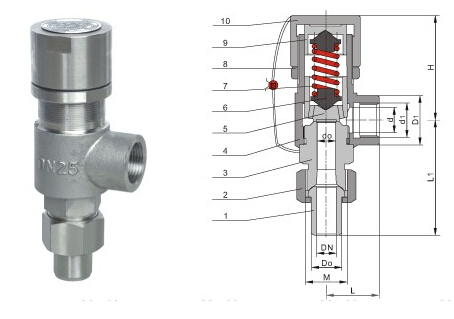

結構圖

二、A21W彈簧微啟式外螺紋安全閥外形尺寸和連接尺寸：

型號	公稱通徑	do	d	Do	M	d1	D1	L	L1	≈H
KA21-16C A21H-16C A21H-40 A21W-16P A21W-40P KA21-16P	15	12	15	20	M27×1.5	G1/2"	30	35	76	66
	20	16	20	25	M33×1.5	G3/4"	35	40	87	68
	25	18	25	31	M39×1.5	G1"	40	50	100	105
A21Y-64 A21Y-64P A21Y-100 A21Y-100P	15	10	15	25	M39×1.5	G1"	44	50	100	66
	20	10	20	31	M39×1.5	G1"	44	50	100	68
	25	12	25	31	M39×1.5	G1"	44	50	100	105
A21W-160/160P	15	8	20	/	M24×2	G1"	44	50	100	261
	20	8	25	/	M33×2	G1"	44	50	100	261
	25	8	28	/	M36×2	G1"	44	50	100	285

三、A21W彈簧微啟式外螺紋安全閥主要零部件材料：

NO.	零件名稱	A21H-C/A21F材料	A21W-P/A21F-P材料	A21Y-R材料
1	管接頭	20	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	管接頭螺母	35	2Cr13	1Cr18Ni9Ti
3	閥座	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閥體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	閥瓣	2Cr13/2Cr13+PTFE	1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE	1Cr18Ni12Mo2Ti
6	彈簧座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
8	鎖緊螺母	Q235-A	ZG230-450	1Cr18Ni9Ti
9	彈簧導向墊	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	調節螺母	Q235-A	2Cr13	1Cr18Ni12Mo2Ti

金豪閥門對貴公司的承諾

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務。
