PQ640Y氣動偏心半球閥

發布日期：2015-11-29 點擊數： PQ640Y氣動偏心半球閥

?【簡單介紹】

手動雙偏心半球閥,電動不銹鋼球閥,氣動雙偏心半球閥廠家

偏心半球閥是一種比較新型的球閥類別，它有著自身結構所的一些不錯性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現

【詳細說明】

一、PQ640Y氣動偏心半球閥產品概述：

是靠旋轉閥鏈來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。

二、PQ640Y氣動偏心半球閥主要參數：

執行器型號	GT、AT、ST、SR系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～ 70℃
作用形式	單作用執行機構、雙作用執行機構
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

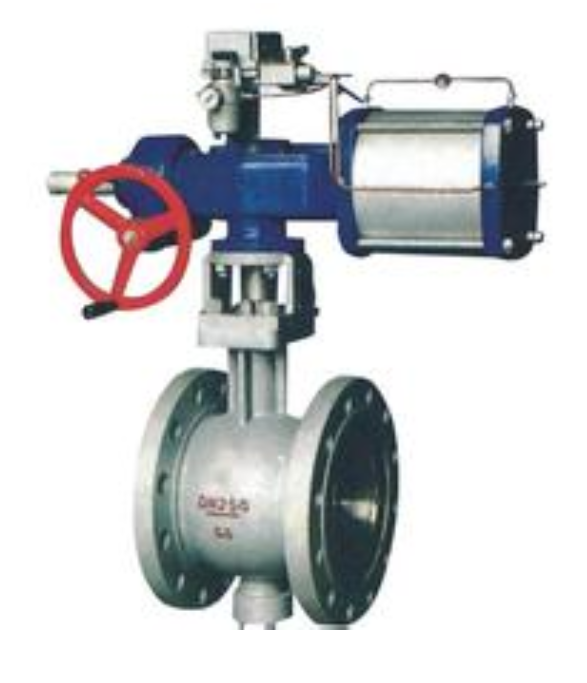

三、PQ640Y氣動偏心半球閥技術圖片：


四、PQ640Y氣動偏心半球閥主要特點：

1．流體阻力小，其阻力系數與同長度的管段相等。

2．結構簡單、體積小、重量輕。

3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

五、PQ640Y氣動偏心半球閥主要外形連接尺寸：單位：mm

口徑	L	D	D1	D2	N-φ	b	f
DN50	178	160	125	100	4-18	16	3
DN65	190	180	145	120	4-18	18	3
DN80	203	195	160	135	8-18	20	3
DN100	229	215	180	155	8-18	20	3
DN125	254	245	210	185	8-18	22	3
DN150	267	280	240	210	8-23	24	3
DN200	292	335	295	265	12-23	26	3
DN250	330	405	335	320	12-25	30	3
DN300	356	460	410	375	12-25	30	4
DN350	381	520	470	435	16-25	34	4
DN400	406	580	525	485	16-30	36	4
ND500	457	705	650	608	20-34	44	4
DN600	508	840	770	718	20-41	48	4

六、PQ640Y氣動偏心半球閥訂貨說明：
10、如有特殊要求時請在訂購產品時注明。
11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門廠家為您審核把關。

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
